Электрообогрев стрелочных переводов (ШУЭС-2М, ССШ-ЭО-2М)

Стрелочные переводы являются одними из самых важных и ответственных элементов железнодорожного пути и представляют собой сложные технические устройства с большим числом механических подвижных компонентов.

Одним из условий безотказной работы стрелочного перевода в зимний период является отсутствие скоплений наледи и снега в зонах работы подвижных узлов и деталей: между остряком и рамным рельсом, в шпальных ящиках под рабочими тягами приводов и внешними замыкателями, на крестовинах с подвижным сердечником.

Для обеспечения бесперебойного и безопасного движения поездов в зимний период на железнодорожном транспорте применяется один из наиболее эффективных способов очистки стрелок – электрообогрев.

Применение электрообогрева сводит к минимуму ручные работы по очистке стрелочных переводов от снега и льда, что способствует повышению безопасности обслуживающего персонала линейных подразделений путевого хозяйства и снижения травматизма за счет вывода персонала из опасной зоны движения поездов.

Устройства электрообогрева предназначены для обеспечения таяния снега и льда в зонах остряков, рамных рельсов, остряков крестовин с подвижными сердечниками, рабочих тяг переводов и внешних замыкателей стрелочных переводов. При оптимальном подборе нагревательных элементов с арматурой и оборудования для управления электрообогревом с учетом параметров терморегулирования и наличия осадков обеспечивается надежное функционирование стрелочных переводов в любых погодных условиях и в любое время суток с оптимальным расходом электроэнергии.

Для систематизации применения устройств электрообогрева стрелочных переводов на железнодорожном транспорте институтом Гипротранссигналсвязь – филиалом АО «Росжелдорпроект» в 2011 г. были разработаны типовые материалы для проектирования ТО-168-2010 «Устройства электрообогрева стрелочных переводов». Обновленные и усовершенствованные типовые материалы на систему – ТО-168-2014 введены в действие в 2017 году.

Состав системы обогрева стрелочных переводов

В состав системы электрообогрева стрелочных переводов ТО-168-2014 (ТО-168-2010) входят следующие устройства:

1. шкафы управления электрообогревом стрелочных переводов модернизированные (ШУЭС-2М);

2. шкафы станционные серверные системы электрообогрева стрелочных переводов (ССШ-ЭО-2М) с автоматизированным рабочим местом (АРМ-ЭО);

3. Комплект электрообогрева стрелочных переводов.

Состав комплекта:

- путевые ящики типа ПЯ-Г-4;
- термодатчики (ТДР-074);
- трубчатые электронагревательные элементы (ТЭН);
- скобы крепления ТЭНов;
- теплоудерживающие экраны;
- скобы крепления экранов;
- защитные рукава для кабелей;
- защитные трубы для ТЭНов;
- держатели защитных труб.

Производство оборудования системы электрообогрева стрелочных переводов ТО-168-2014 (ТО-168-2010): шкафов ШУЭС-2М, ССШ-ЭО-2М с АРМ-ЭО и ТДР-074, путевых ящиков типа ПЯ-Г-4 осуществляет ООО «ЛАДОГА-ЭНЕРГО».

В 2024 году успешно завершён комплекс работ по модернизации основного оборудования системы. Освоено серийное производство новых модификаций изделий - ШУЭС-2М, ССШ-ЭО-2М и КЭСП-ЛЭ.

Модернизированные шкафы ШУЭС-2М и ССШ-ЭО-2М, а также комплекты КЭСП-ЛЭ допущены к применению на объектах инфраструктуры железных дорог распоряжением №ЦДИ-884/р от 04.09.2024 Центральной дирекции инфраструктуры ОАО «РЖД».

ШКАФ УПРАВЛЕНИЯ ЭЛЕКТРООБОГРЕВОМ СТРЕЛОЧНЫХ ПЕРЕВОДОВ МОДЕРНИЗИРОВАННЫЙ ШУЭС-2М

Шкаф управления электрообогревом стрелочных переводов модернизированный ШУЭС-2М предназначен для работы в составе систем обогрева в качестве вводно­распределительного и регулирующего устройства электропитания нагревательных элементов, установленных в зонах работы подвижных механических частей стрелочных переводов.

Шкаф оборудован защитной и коммутационной аппаратурой на вводе и отходящих линиях, силовым изолирующим трансформатором, блоком управления, прибором учёта электроэнергии, датчиками контроля состояния шкафа, температуры окружающей среды и осадков.

ШУЭС-2М обеспечивает работу электрообогрева в автоматическом режиме с максимальной энергоэффективностью за счёт применения алгоритмов регулирования энергопотребления, учитывающих внешние климатические факторы и температуру нагрева рельсов по каждому стрелочному переводу. Работа шкафа ШУЭС-2М может осуществляться в режимах дистанционного и местного управления.

ШУЭС-2М является развитием шкафа ШУЭС-М, по сравнению с которым произведены доработки, и улучшения, касающиеся в том числе и требований по импортозамещению комплектующих шкафа. При этом сохранена обратная совместимость с ШУЭС-М, позволяющая производить модернизацию без необходимости изменения действующей инфраструктуры.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Шкаф ШУЭС-2М предназначен для установки на открытом воздухе. В части воздействия внешней среды ШУЭС-2М соответствуют виду климатического исполнения У1 (по специальному заказу- УХЛ1) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

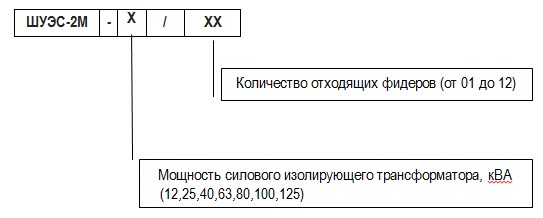

Структура условного обозначения:

Пример наименования и обозначения исполнения шкафа с трансформатором мощностью 80 кВ·А и шестью отходящими фидерами электрообогрева при заказе и указании в документации: «Шкаф управления электрообогревом стрелочных переводов модернизированный ШУЭС-2М-80/06 ТУ 3185-185-53304326-2010».

Технические характеристики ШУЭС-2М

Срок службы ШУЭС-2М - не менее 30 лет (при условии замены комплектующей аппаратуры, срок службы которой менее 30 лет), далее по техническому состоянию. Гарантийный срок эксплуатации - 2 года со дня ввода в эксплуатацию, но не более 3 лет с даты отгрузки с предприятия-изготовителя.

СОСТАВ ОБОРУДОВАНИЯ ШУЭС-2М

ШУЭС-2М оборудован аппаратурой электропитания, контроля, управления и защиты устройств электрообогрева стрелочных переводов.

Основными компонентами шкафа являются:

• вводная коммутационная и защитная аппаратура;

• силовой изолирующий трансформатор;

• блок управления;

• аппаратура связи;

• коммутационная и защитная аппаратура отходящих линий;

• прибор учёта электрической энергии;

• датчики контроля состояния шкафа и датчики осадков и температуры воздуха.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входит:

шкаф управления электрообогревом стрелочных переводов модернизированный ШУЭС-2М;

комплект запасных частей;

комплект монтажных частей;

эксплуатационная документация;

паспорт.

ШКАФ СТАНЦИОННЫЙ СЕРВЕРНЫЙ СИСТЕМЫ ЭЛЕКТРООБОГРЕВА СТРЕЛОЧНЫХ ПЕРЕВОДОВ ССШ-ЭО-2М
